•Расчетное давление: 9,6 бар (136 фунтов на квадратный дюйм) в течение 30 минут •Максимальное рабочее давление: 6.0 бар (87 psi) •Максимальная температура: 105 °C (конструкция 140 °C) •Поверхность: Электрополированная, Ra≤0,2μm

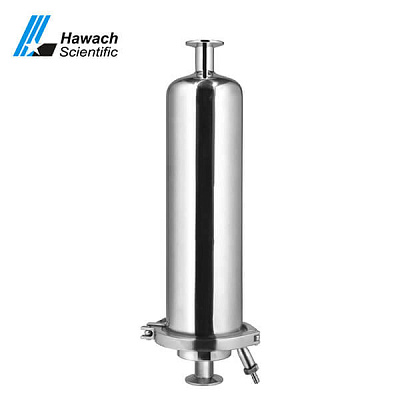

описание BJQ сериальные газофильтрова-льные корпуса
•Hawach BJQ сериальный газофильтровальный корпус сделан из SUS316L и особенно пригоден для фильтрации газа за исключением бактерии. Он характеризуется низкой стойкостью к флюиду, кислотоустойчивостью, щелочестойкостью, удобной очисткой и дезинфекцией и может сочетаться с различным фильтровальным картриджем.
преимущество BJQ сериальные газофильтрова-льные корпуса
•Отвечают требованиям GMP.
•Электрополированный гладкий и гигиенический дизайн осуществляется путем избежания мертного пространства.
•Легкое управлене конденсатом
•Полная нержавеющая конструкция
•Сделаны из стопроцентной высококачественной нержавеющей стали 304 или 316L.
•Легкая установка и очиска проектирована.

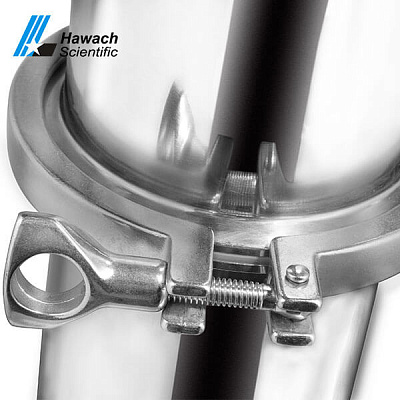

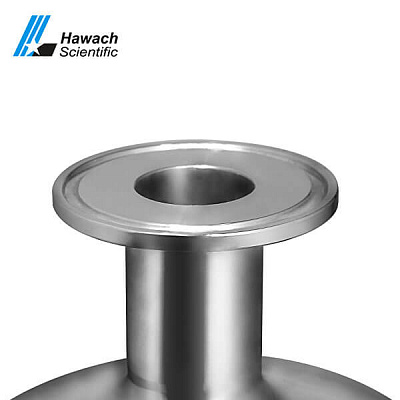

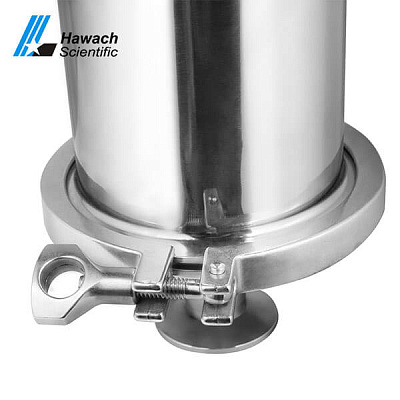

•Достуен в соединениях с тройным зажимом или фланцевых соединениях.
Приложения
•Применяются в пишевой и фармацевтической индустриях.
Технические данные
Расчетное давление
9.6 bar (136psi) через 30 минут
Максимум рабочее давление
6.0 bar(87psi)
Максимальная температура
105 °C (дизайн 140 °C)
Отделка поверхности
Электро полированный, Ra≤0.2 um
спецификация
Картриджи
Закрытие тела
размеры (mm)
Nos.
длина
d(выход / вход)
D
B
H1
H
1
5"
Зажим втулки, фланец
3/4 юймовый
102
108
120
570
10"
1 юймовый
690
20"
1 юймовый
940
30"
1 1/4 юймовый
1190
3
10"
фланец, болт болты
2 юймовый
184
240
180
720
20"
2.5 юймовый
980
5
10"
3 юймовый
219
280
200
130
20"
4 юймовый
990
Информация для заказа
продукт
материал
картридж NOS.
Тип картриджа
длина
Как заказать?
BJQ
304-SUS304
316-SUS316L
01-один
03-три
05-пять
AA-DOE
CN-226/FIN
BN-222/FIN
AF-220/FLAT SEAL
BF-222/FLAT SEAL
CF-226/FLAT SEAL
5’’-5
10’’-10
20’’-20
30’’-30
40’’-40
Other-XX
материал: SUS304
Номера картриджей: индивидуальные
Тип картриджа: 226 / FIN
Длина картриджа: 10"
Код выбора: BJQ30401CN10
